常见的球磨机球磨机工作原理介绍

2019-04-15 12:42:23   来源:鑫海矿装   (6973次浏览)
温馨提示: 如果你想了解更多信息(如产品价格、参数、规格及处理能力等),请 点击, 联系我们的客服。

球磨机由水平筒体、进出料部、回转部、传动部及磨头等主要部分组成.。筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球(也可用钢段),按照不同直接和一定比例装入筒内。

按照不同形式分类,球磨机可分为,溢流球磨机、格子球磨机、卧式球磨机、圆锥球磨机、行星球磨机等,每个类型的球磨机工作原理是否都相同呢,下面小编带你领略下不同类型球磨机的工作原理状态吧!

1、溢流型球磨机工作原理

溢流型球磨机工作原理主要由滚动轴承做支撑,通过传机械将其筒体旋转,物料从给矿处给入,在筒体内与钢球一同完成抛落、冲击、撞击和自磨作业,实现物料磨碎。因不断给入物料,其压力会促使筒体内的物料由给料端逐渐排向出料端,当矿浆高出排矿端中空轴的下边缘时,物料会自流溢出,而在排矿端处钢球和粗物料会由反螺旋叶片返回至磨机内,机械碎磨。

球磨机工作原理动图

2<、格子球磨机工作原理

格子型球磨机工作原理与溢流型大致相似,筒体旋转带动钢球和物料做抛物作业,过程中实现冲击、研磨、粉碎作业。不同的是,格子球磨机的排矿方式与溢流球磨机有所区别,格子球磨机的排矿端端盖处带有中空轴颈,在端盖内装有格子板,由八根放射性筋条组成,将端盖分为八个扇形室,将形衬板用螺栓固定在扇形室内部,再将格子衬板安装在扇形室上。一般在在格子衬板上开有倒梯形孔隙。磨矿过程中达到粒度要求的矿粒随着矿浆通过格子板上空隙进入扇形室内,扇形室在随着这端盖旋转的过程中矿浆沿着扇形室壁流入中空轴颈,最后通过中空轴颈排出磨机完成粉碎过程。

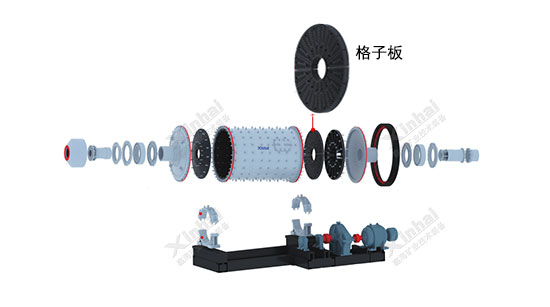

格子球磨机格子板

3、卧式球磨机工作原理

卧式球磨机的外观呈卧式筒形旋转装置,外沿齿轮、链轮或者皮带传动,它与格子和溢流型球磨机不同的是,有两个物料仓。当球磨机筒体开始转动时,物料由球磨机的进料端空心轴装入筒体内,物料由于惯性和离心力以及摩擦力的共同作用,实现物料抛物作业,完成磨粉。

球磨机磨矿原理图
球磨机磨矿原理图 源于网络

物料经由进料装置入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或是波纹衬板,内置不同规格的钢球,筒体转动产生的离心力将铜球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓内达到粗磨后,经单层隔仓板进入第二仓,该舱内镶有平衬板,内有钢球,物料得到进一步的研磨,达到成品粒度的物料从筒体出料端排出,完成粉末作业。

4、圆锥球磨机工作原理

圆锥球磨机同卧式球磨机相似,同是外沿齿轮传动,两仓磨机,原理相同,但圆锥球磨机的二仓内镶有平衬板,与钢球一同完成对物料的进一步研磨,最终,物料通过卸料篦板排出,完成磨矿。

5、行星球磨机工作原理

行星球磨机在同一转盘上装有四个球磨罐,当转盘转动时,球磨罐在绕转盘周转的同时又会围绕自身的轴心自传,作行星式运动,而罐中磨球在高速运动中相互碰撞,研磨和混合物料。

卧式球磨机工作原理
卧式球磨机原理 源于网络

以上就是这几种不同类型球磨机工作原理的见解,相信大家也对这几款球磨机的运行轨迹有所了解了,那么在选择时,建议买家可根据球磨机研磨物料的粗细程度,进行选择适合的球磨机设备,这样才能使球磨机达到最佳的可磨性能。
