槽式给料机

槽式给料机

【产品简介】:
一款用于大块物料的周期性往复式给矿设备。
【给料能力】:
10~90t/h
【应用范围】:
给矿机适用于短距离输送给料粒度160 mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门,广泛用于从储料仓往破碎、运输等机械作均匀连续给料。
【产品改进】:
根据用户要求,可将电机改为调速电机,以便调整给矿量。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

槽式给料机可以架设于地面,也可以吊装在矿仓卸料口上;
随时改变和控制流量,操作方便可以均匀地调节给矿量;
槽底板作往复运动,冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半;
据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于30 mm ;
槽式给料机的槽体宽度约为给料最大粒度的2-2.5倍。

工作原理

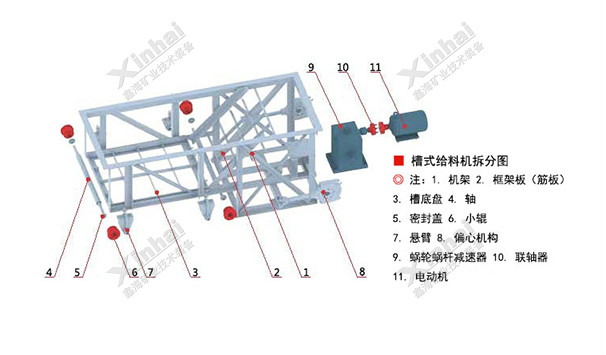

槽式给矿机设备一般安装在料仓出料口下部,矿石落入槽体底部的漏板上,底部漏板设置在滚轮上,并通过偏心机构使漏板与双出轴的减速机相连,然后通过联轴器与电动机相接。工作时,由电动机通过联轴器带动减速机,并通过偏心盘与设备在槽架底部和滚轮之间的漏盘一起往复直线运动,从而完成均匀给料。

技术参数

型号 出料口尺寸
宽×高(mm)
最大给料粒度
(mm)
给料能力
(t/h)
电机型号 电机功率
(kw)
重量
(kg)
CG300×300 300×300 50 10–20 Y90L-4 1.5 265
CG400×400 400×400 100 10–30 Y112M-6 2.2 535
CG600×500 600×500 200 10–50 Y112M-4 4 1045
CG700×500 700×500 250 10–60 1100
CG1240×1240 980×800 350 36–90 Y160M-6 7.5 1710

成功案例

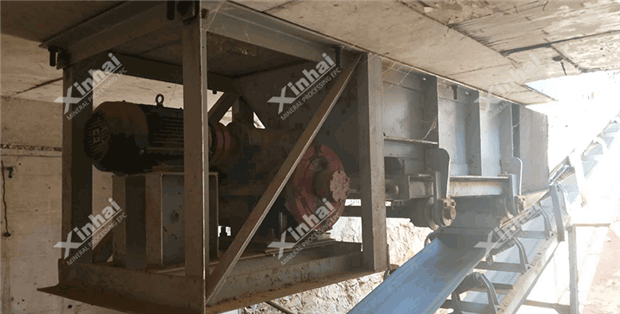

山西一铅锌厂联系到鑫海矿装承担其破碎筛分阶段的工作。在破碎前需要一台设备给料到颚式破碎机,待处理矿石粒度为350mm左右,因此选用了槽式给料机。该设备被吊装在矿仓卸料口上,还可根据需要将设备架设于地面。在实际应用中,其槽底板冲次达到60次/min,冲程200mm,给料均匀,同时调速电机的设置为调整给矿量提供便利。
