JJF型机械搅拌式浮选机

JJF型机械搅拌式浮选机

【产品简介】:
一款不吸浆、自吸气的机械搅拌式浮选设备(参照美国威姆科型浮选机设计)。
【处理能力】:
2-20m3/min
【应用范围】:
JJF型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。
【产品改进】:
槽型浅,定子高度低于叶轮,矿浆循环量大,能耗低;定子为带有椭圆孔的圆筒,有利于矿浆与空气的分散与混合;配置伞形带孔分散罩,矿浆面稳定。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

鑫海jjf型浮选机浅槽型,叶轮直径小,转速低,电耗较低;
叶轮与定子间隙大,定子为带有椭圆孔的圆筒,有利于空气 与矿浆混合和分散;
定子的高度比叶轮低,矿浆循环量大,可达2.5倍;
定子的伞型带孔分散罩,可使叶轮产生的涡流与泡沫层隔开,以便矿浆面保持平稳;
矿浆循环量大,可达2.5倍,有利于矿、药、气三者的矿化;
吸气量大,分散效果好;
搅拌程度适中,固体颗粒悬浮好,不沉槽,停车不用放矿;
可处理的粒度范围宽,选矿回收率高;
机械搅拌,自吸气,不能自吸矿浆,作业间需阶梯配置(落差为300-400mm);
可与SF型浮选机构成联合浮选机组,SF型浮选机作吸入槽,JJF型作直流槽。

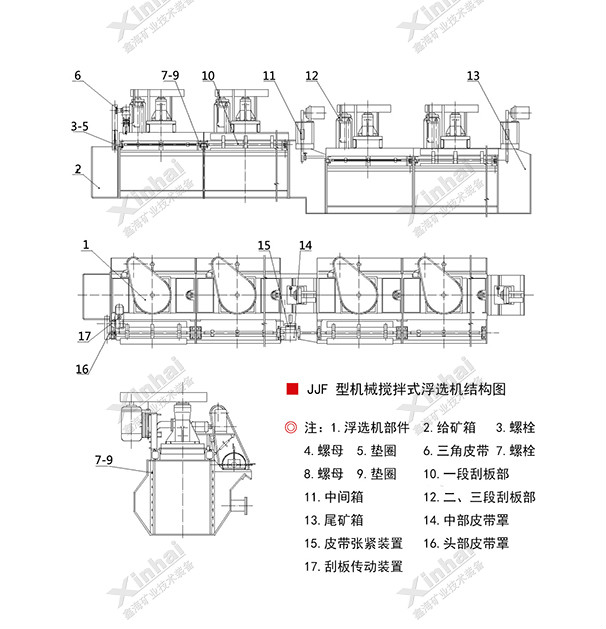

工作原理

JJF型机械搅拌式浮选机工作时,便在竖筒和导流管产生涡流,此涡流形成负压,将空气从进气管吸入,在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动,再经定子的作用转换成径向运动,并均匀的分布在浮选槽中。矿化气泡上升至泡沫层,单边或双边刮出即为泡沫产品。

技术参数

型 号 有效容积 (m3) 处理能力(m3/min) 叶轮直径 (mm) 叶轮转速 (r.p.m) 搅拌用电机功率 (kw) 刮板用电机功率 (kw) 单槽重量 (kg)
JJF-4 4 2.0-4 410 305 11 1.5 2303
JJF-5 5 2.0-6 410 305 11 1.5 2416
JJF-8 8 4.0-12 540 233 22 2.2 4507
JJF-10 10 5.0-10 540 233 22 1.5 4820
JJF-16 16 5.0-16 700 180 37 1.5 7657
JJF-20 20 5.0-20 770 180 45 1.5 8505

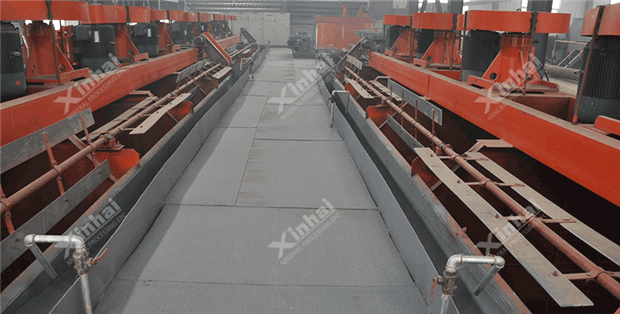

成功案例

鑫海为某铜矿选矿试验,选用的浮选设备是jjf型浮选机,设计中选用24台jjf-16浮选机,其中6台为一个系列。为了试验浮选机的处理能力,分别进行了浮选机串联和并联两种试验,最终通过两组多次试验,鑫海为该铜矿选厂选用了浮选机串联方法:开启两对球磨机,处理矿量为110t/h,矿浆量为285.52m3/h,这时jjf浮选机槽内液面、泡沫量适中,浮选刮泡正常。
