BF型机械搅拌式浮选机
PRODUCT

BF型机械搅拌式浮选机

【产品简介】:一款吸浆/不吸浆联合的自吸气机械搅拌式浮选机设备。

【处理能力】:0.06~24m3/min

【应用范围】:BF浮选机适用于黑色金属的选别,还可用于非金属如莹石、滑石,更广泛用于选别金、银、铜、铁、钨、铅、锌、锡、钼、镍、钽、铌、锰矿石等有色金属,也可以用于黑色金属和非金属的粗选和精选。

【产品改进】:BF型浮选机型号分为I型和II型,I型参照SF型浮选机改进设计,为吸入槽;II型参照JJF型浮选机改进设计,为直流槽,通常均简称BF浮选机。

优势特点 工作原理 技术参数 成功案例 相关产品

优势特点

bf浮选机叶轮由闭式双截锥体组成,可产生强的矿浆下循环;

吸气量大,功耗低;

每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需要任何辅助设备,水平配置,便于流程的变更;

矿浆循环合理,尽可能大限度地减少粗砂沉淀;

设有矿浆面的自控和电控装置,调节方便。

工作原理

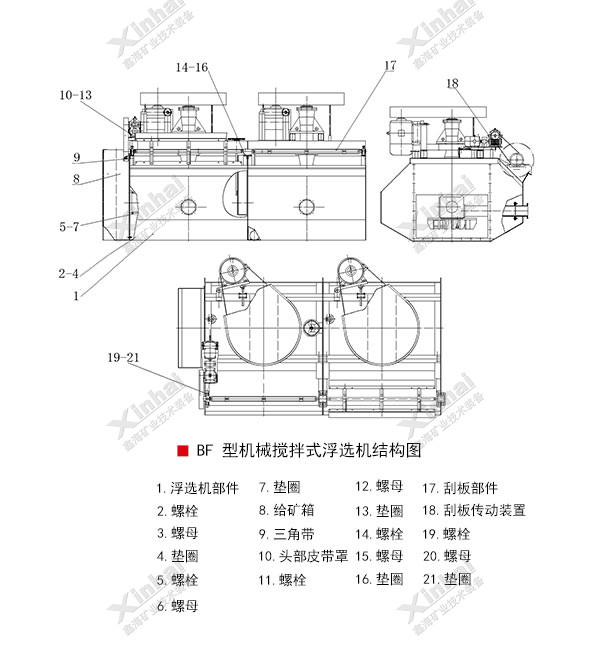

bf浮选机的工作原理是,叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。BF浮选机结构如图,主要由叶轮、盖板、主轴、中心筒、槽体等组成。整个叶轮结构安装在槽体主梁上,由电动机通过三角皮带驱动。本机结构特点为叶轮由闭式双截锥体组成,可产生强的矿浆下循环。本机还可以设有矿浆的自控装置,调节液面。

技术参数

型号有效容积 (m3)长×宽×高 (mm)叶轮直径 (mm)叶轮圆周速 度(m/s)空气吸入量 (m3/m2-min)电动机型号电动机功率 (kW)处理能力 (m3/min)单槽重量 (kg)
BF-0.150.15550×550×60020060.9~1.05Y112M-62.20.06~0.16270
BF-0.250.25650×600×70025060.9~1.05Y100L-61.50.12~0.28370
BF-0.370.37740×740×7502867.20.9~1.05Y90L-41.50.2~0.4470
BF-0.650.65850×950×9003007.350.9~1.10Y132S-630.3~0.7932
BF-1.21.21050×1150×11004507.020.9~1.10Y132M2-65.50.6~1.21370
BF-1.21.21050×1150×11004507.020.9~1.10Y132M1-640.6~1.21370
BF-2.021400×1450×11205007.50.9~1.10Y160M-67.51.0~2.01750
BF-2.82.81650×1650×11505508.060.9~1.10Y180L-8111.4~3.02130
BF-4.041900×2000×120065080.9~1.10Y200L-8152.4 ~4.02585
BF-6.062200×2350×13007007.50.9~1.10Y225S-818.53.0~6.03300
BF-8.082250×2850×14007607.50.9~1.10Y225M-8224.0~8.04130
BF-10102250×2850×17007607.520.9~1.10Y225M-8225.0 ~104500
BF-16162850×3800×17008508.70.9~1.10Y280S-8378.0 ~168320
BF-16162850×3800×17008508.70.9~1.10Y280M-8378.0 ~168320
BF-20202850×3800×20008508.70.9~1.10Y280S-84510.0 ~208670
BF-24243150×4150×20009208.70.9~1.10Y315S-85512.0 ~248970

成功案例

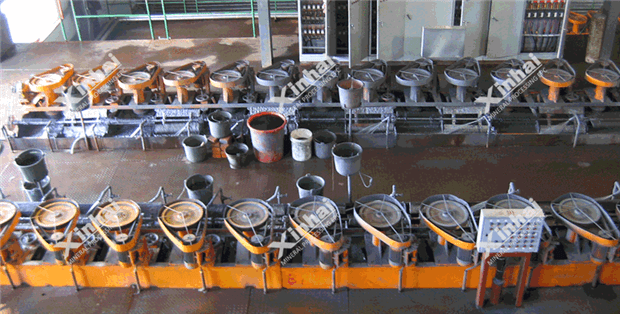

BF型机械搅拌式浮选机案例

2008年,苏丹的一铁矿浮选厂从鑫海购置了bf浮选机。该型号浮选机的各项指标优于5A浮选机,单容节电23.96%,在该厂所选的铁粗精矿品位低于20%的情况下,通过BF浮选机再选,铁金属回收率提高6.58%,能耗降低15%~30%,避免了一系列不必要的资源浪费,为该厂节约了成本。
