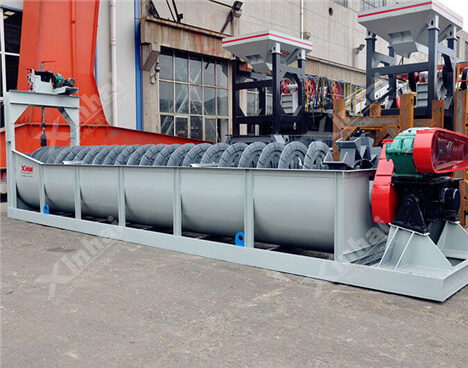

高堰式螺旋分级机

高堰式螺旋分级机

【产品简介】:
一款借助固体颗粒在矿浆中沉降速度不同进行分级的设备。
【生产能力】:
10~1785 t/d
【应用范围】:
适用于粗粒分级。
【产品改进】:
鑫海螺旋分级机的返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,使球磨机设备运行更平稳。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

返砂端增加了返砂自动提升装置,取消球磨机大勺头的配置;

每吨矿石一般可节电1~1.5度;

避免了大勺头的频繁检修;

减缓了对球磨机大、小齿轮的不均衡冲击。

工作原理

高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下面是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使细颗粒悬浮到上面,流到溢流堰处溢出。粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心,低于溢流端螺旋上缘。

高堰式溢流堰高于螺旋的旋转轴,但低于溢流端螺旋的上缘。该种分级机其沉降区的面积较低堰式大,其堰高可以在一定范围内调整,即沉降区的面积可以在一定范围内调整改变,从而可以调节分级的粒度,是磨矿循环中常用的一种设备。

技术参数

类型 型号 螺旋转速 (r/min) 按返砂 处理能力 (t/h) 按溢流处 理能力 (t/h) 螺旋直径 (mm) 螺旋
长度
(mm)
水槽
坡度
传动电
机型号
传动电
机功率
(kW)
提升电
机型号
提升电
机功率
(kW)
重量 (kg)
高堰式
单螺旋
FLG-300 7.7 30 ~80 10 ~30 φ300 3900 14 ~18 Y100L1-4 2.2 手动 668
FLG-500 8 145~260 21 ~75 φ500 4390 Y112M-6 1600
FLG-750 7.8 100~445 31~165 φ750 5500 Y132S-6 3 2716
FLG-1000 6.7 473~1026 85 φ1000 6556 Y132M2-6 5.5 4000
FLG-1200 5,6,7 1145~1600 150 φ1200 6500 Y132M2-6 5.5 Y90L-4 1.5 7943
FLG-1500 2.5,4,6 1140~2730 235 φ1500 8265 Y160M-6 7.5 Y100L1-4 2.2 11827
FLG-2000 3.6,5.5 3240~5940 400 φ2000 8700 Y160L-6/4 11,15 Y100L2-4 3 20814
FLG-2400 3.6 6800 580 φ2400 9130 Y200L2-6 22 Y112M-4 4 24194
FLG-3000 3.2 11625 890 φ3000 12500 Y200L-4 30 Y112M-4 4 42188
高堰式
双螺旋
2FLG-1200 5,6,7 2290~3200 310 φ1200 6500 Y132M2-6 5.5X2 Y90L1-4 1.5X2 15840
2FLG-1500 2.5,4,6 2240~5360 460 φ1500 8230 Y160M-6 7.5X2 Y100L1-4 2.2X2 22903
2FLG-2000 3.6,5.5 6400~10800 750 φ2000 8400 Y160L-4 15X2 Y100L2-4 3.0X2 34621
2FLG-2400 3.63 13600 1160 φ2400 9130 Y200L2-6 22X2 Y112M-4 4X2 42460
2FLG-3000 3.2 23300 1785 φ3000 12500 Y200L-4 30X2 Y112M-4 4.0X2 73030

成功案例

广西某选矿厂,选矿时经常因矿石粒度不均匀,而浪费掉很多资源,后通过百度搜索找到鑫海客矿业装备股份有限公司,鑫海技术人员根据客户提供的需求信息和现有设备配置,为客户推荐了可以预先分级的高堰式螺旋分级机,鑫海高堰式螺旋分级机分级溢流粒度≥0.015mm,正好满足了客户需求,应用中效果显著,选矿回收率提高15%。
