KYF型充气搅拌式浮选机

KYF型充气搅拌式浮选机

【产品简介】:
一款不吸浆的充气机械搅拌式浮选机(参照芬兰奥托昆普OK型浮选机设计)。
【处理能力】:
0.2~38m3/min
【应用范围】:
KYF型充气机械搅拌式浮选机(矿用浮选机)适用于大、中型选矿厂粗选和精选作业,可选别有色金属、黑色金属和非金属矿物,入选物料粒度范围为0.3~0.01mm(-0.074mm粒级含量>50%)。
【产品改进】:
KYF型充气机械搅拌式浮选机(矿用浮选机)有U型槽体浮选机和柱型槽体浮选机两种。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

浮选机叶轮是一种叶片后倾一个角度的锥形叶轮,搅拌能力强,结构简单;
在叶轮腔中装置了多空圆筒形空气分配器,空气分散均匀,气浆结合好;
叶轮直径小,圆周速度低,功耗小,可节能30-50% ;
矿粒悬浮好,浮选指标高;
采用U形槽体,尾砂沉积少;
易损件磨损轻,寿命长;
机械搅拌式,不能自吸气,不能自吸矿浆,作业间需阶梯配置;
可与XCF型浮选机构成联合浮选机组作直流槽。

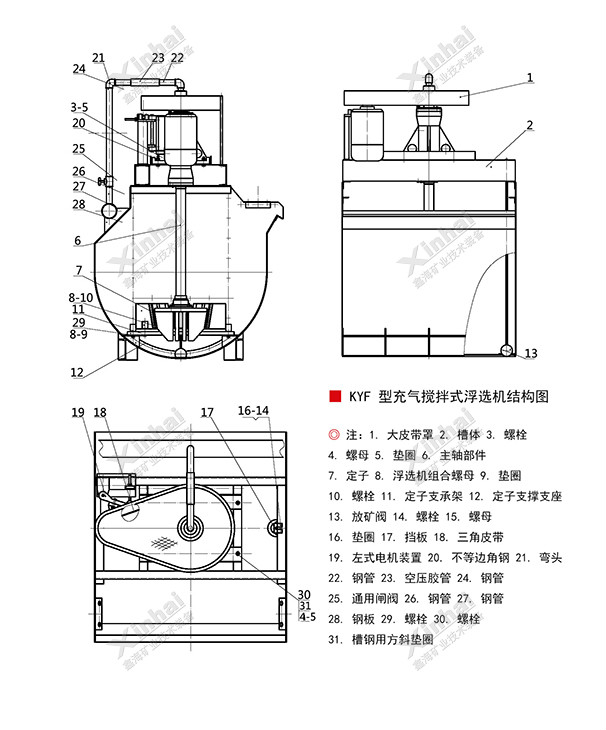

工作原理

KYF型充气机械搅拌式浮选机的叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。

技术参数

型号 有效容积
(m3)
处理能力
(m3/min)
叶轮直径
(mm)
叶轮转数
(r/min)
鼓风机风压
(kPa )
最大充气量
(m3/m2-min)
搅拌用电机功率
(kW)
刮板用电机功率
(kW)
重量
(kg)
KYF-1 1 0.2 ~1 340 281 > 12.6 2 4 0.75 903
KYF-2 2 0.4 ~2 410 247 > 14.7 2 5.5 1.1 1419
KYF-3 3 0.6 ~3 480 219 > 19.8 2 7.5 1.5 1885
KYF-4 4 1.2 ~4 550 200 > 19.8 2 11 1.5 2206
KYF-8 8 3.0 ~8 630 175 > 21.6 2 15 1.5 3984
KYF-10 10 4.0 ~10 630 192 > 21.6 2 22 1.5 4406
KYF-16 16 4.0 ~16 740 160 > 25.5 2 30 1.5 5900
KYF-24 24 4.0 ~24 800 150 > 30.4 2 30 1.5 7500
KYF-38 38 10.0 ~38 880 139 > 34.3 2 45 1.5 10300

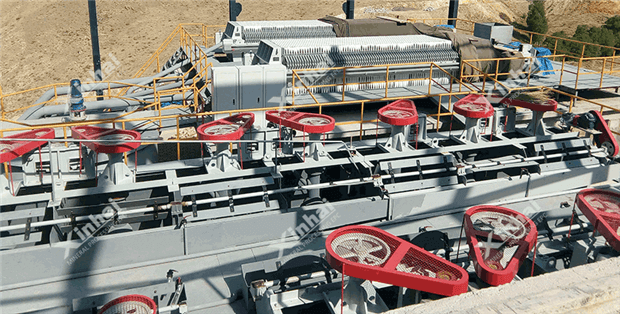

成功案例

南非一选矿厂想购置一款处理萤石矿的浮选机设备,要求:处理量大、高效、节能,与多家设备制造商沟通后都没有选到理想的型号,后来通过与鑫海技术人员的交流,选用了KYF型充气搅拌式浮选机。该机创新点在于独特的叶轮--定子结构及槽体形式。在本次应用中槽内流体状态合理,矿浆悬浮状态好,泡沫层稳定,且运转正常平稳,开停车不用放矿,大幅度地降低了能耗。经其选别后的矿石品味普遍有所提高,满足了该厂的需求。
