高效化改造浓缩机

高效化改造浓缩机

【产品简介】:
一款自主研发的新型高效浓缩机
【生产能力】:
5-1400t/d
【应用范围】:
适用于处理量较大和产品浓度低的场合,主要用于选矿厂精矿的浓缩和尾矿的脱水,亦可广泛用于化工、建材以及水源和污水处理工业中含固体颗粒液体的浓缩和净化。
【产品改进】:
此款矿用浓缩机是我公司的发明专利,专利号为201010521662.5,经过改进之后,处理能力大,溢流浊度低,排料浓度高。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

鑫海自主研发的高效化改造浓缩机设备内有增设脱气槽,可消除固体颗粒附着在气泡上,似"降落伞"进行沉降;
它的给矿管设计在液面下,以防给矿时气体带入;
给矿套筒下移,并设有受料盘,给入的矿浆均匀、平稳地下落,有效地防止给矿余压造成的翻花现象;
增设内溢流堰,使物料按规定形成流动,防止"短路"现象,大幅度增加了沉淀区;
鑫海高效浓缩机的溢流堰改为锯齿状,改善因溢流堰不水平而造成的局部抽吸现象;
改传统内溢流堰为外溢流堰,增加了沉降面积,不易堵料;
改传统浓缩机水平方向给料为倾斜给料,根本上消除给料堵塞问题;
设有缓流装置,减缓物料水流上升速度,使溢流水更均匀、浊度更低。

工作原理

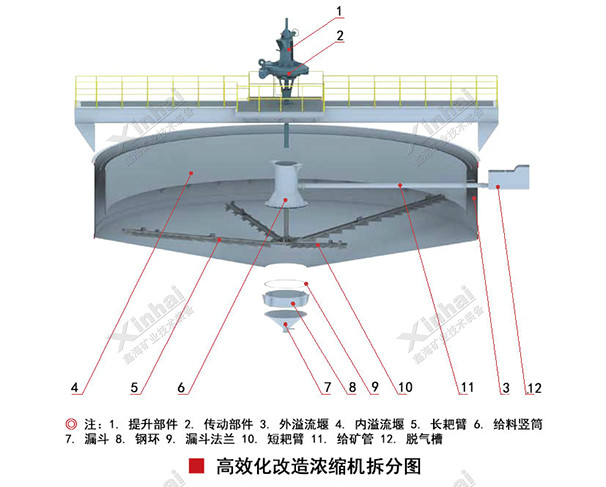

高效化改造浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成,浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降,上部则成 为澄清水,使固液得以分离,沉积于浓缩池底部的矿泥由耙 式刮泥机连续的刮集到池底中心排矿口排出,而澄清水则由 浓缩池上沿溢出。

技术参数

型号 池直径(mm) 池深度(mm) 沉降面积(m2) 处理能(t/d) 电机型号 电机功率(kw) 钢槽体重量(kg) 重量(kg)
NZSG-2.5 2500 1850 4.9 5-22.4 Y90L-6 1.1 1000

2225

NZSG-3A 3000 1800 7 5-23.3 Y100L-6 1.5 1664

3168
NZSG-3 3600 1800 10.2 5-28.5 Y100L-6 1.5 2097 3680
NZSG-5 5000 2956 16 16-90 Y90L-4 1.5 5160 7908
NZSG-6 6000 2956 28.3 98

Y90L-4 1.5 5769 8772
NZSG-7 7000 3000 38.5 140 Y112M-6 2.2 8800 13862

NZSG-8 8000 3318 50.2 185 Y132S-6 3 12966 19158

NZSG-9 9000 3376 63 210 Y132S-6 3 15418 21733
NZSG-12 12000 3600

113 370 Y132S-6 3 25589 34823
NZSG-15 15000 3600 176 580 Y132S-4

5.5

35800 54315
NZSG-18 18000 4400 255 960 YCT200-4B 7.5

52485 73588
NZSG-20 20000 4400 315 1400 YCT200-4B 7.5 59365 76312

成功案例

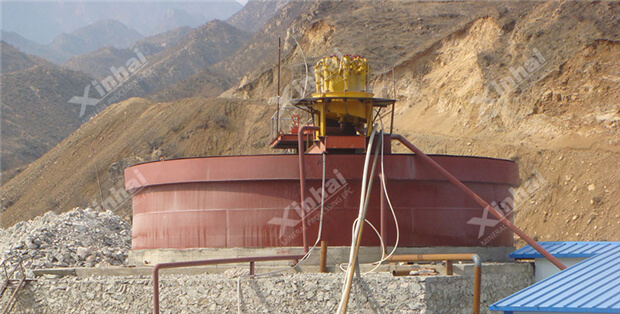

某金矿浓缩过程中,发现排矿底流浓度不高,固液分离不明显,因而增加几台高效化改造浓密机。鑫海的高效改造浓密机的耙齿线性由斜线型改成了曲线型,使得排矿底流浓度增高,处理能力增加;同时增设脱气槽,更好地避免固体颗粒附着在气泡上,固液分离更加明显。
