筒型过滤机

筒型过滤机

【产品简介】:
一款传统的外滤式真空过滤设备
【过滤面积】:
3~50 ㎡
【应用范围】:
该款筒型过滤机主要用于过滤粒度细、要求产品含水分低的有色金属和非金属精矿,以及浮选精矿的脱水,也可用于不易沉淀悬浮液的固-液分离,广泛用于选矿、冶金、化工、造纸等部门。
【产品改进】:
筒体转速无级可调。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

筒型过滤机,是普通型过滤机,通过调整电机转数实现无级变速,具有结构简单、价格低、使用方便、维护量小、易损件少等优点。

工作原理

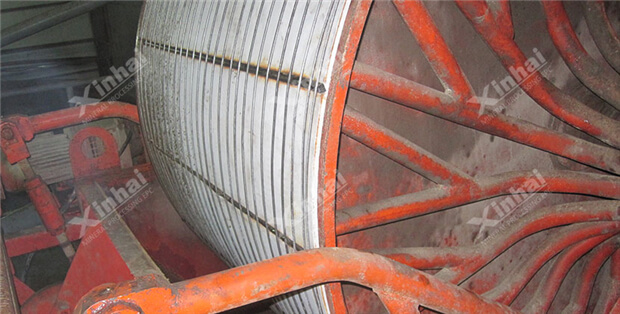

筒体是过滤机的主体,大型过滤机的筒体用钢板焊接制成,小规格的采用铸造筒体,一些老式的过滤机筒体用厚木板做成。筒体的外表面用隔条沿圆周方向分成一定数量的轴向贯通的过滤室,室与室之间严格地密封,互不通气。过滤室里铺设过滤板,一方面形成通道以便流通滤液;另一方面起着支撑过滤布的作用。
整个筒体外面裹着滤布,为了保证每室之间的密封,滤布用胶条、麻绳或棕绳嵌在隔条的绳槽内。然后再用绕线机构在筒体外面沿轴向以50-80mm的间距缠绕很多道钢丝,把滤布固定在筒体上。
在筒体的一端有一个喉管,它有与过滤室数量相同的孔道,每个孔道都经过管子分别和对应的一个过滤室接通。传动机构驱动筒体回转,并且可以变换几种速度。

技术参数

型号 过滤面积(m2) 筒体规格(mm) 筒体转速(r.p.m) 真空计示压力 KPa 抽气量(m3/min.m2) 处理能力(t/h) 电机型号 电机筒体功率(kw) 电机搅拌器型号 电机搅拌器功率(kw) 重量(kg)
GW-3 3 φ1068×910 0.156-1.56 60-80 0.5-2 0.8-1.5 YCT132-4B 1.5 XWD0.75-4-59 0.75 2635
GW-5 5 φ1600×1060 0.156-1.56 60-80 0.5-2 1.6-2.4 YCT132-4B 1.5 XWD0.75-4-59 0.75 3760
GW-8 8 φ2000×1400 0.1-0.6 60-80 0.5-2 2.8-3.6 YCT160L-4A 2.2 Y112M-6 2.2 5455
GW-10 10 φ2000×1800 0.1-0.6 60-80 0.5-2 3.0-4.0 YCT160L-4A 2.2 Y112M-6 2.2 6017
GW-12 12 φ2000×2000 0.1-0.6 60-80 0.5-2 3-5 Y112M-6 2.2 Y100L-6 1.5 6365
GW-20 20 φ2500×2650 0.14-0.54 60-80 0.5-2 3-8.0 YCT160-4B 3 XWD3-4-17 3 10600
GW-30 30 φ3350×3000 0.1-0.6 60-80 0.5-2 4.5-12 YD160M-8 2.2 XWD3-4-17 2.2 17200
GW40 40 φ3350×4000 0.1-0.6 60-80 0.5-2 6.0-16 YD160M-6 3.7 XWD4-4-17 3.7 19500
GW-50 50 φ3350×5000 0.1-0.6 60-80 0.5-2 7.5-20 YD160M-4 5 XWD5.5-7-59 5.5 21500

备注:鼓风指示压力为10-30(Kpa),鼓风量为0.2-0.4(m3/min.m2)

成功案例

越南某选矿厂地里位置偏僻,资金有限,而且工人技术不是特别成熟,厂房面积较小,选择了鑫海桶形过滤机。为此鑫海特意为该机器增加无极变速装置以方便工人使用,安装调试全程服务,赢得了客户高度赞扬。
