湿式棒磨机

湿式棒磨机

【产品简介】:
一款以钢棒作磨矿介质的磨矿设备
【生产能力】:
0.62~250t/h
【应用范围】:
棒磨机主要用于粗磨作业。适合在第一段开路磨矿中矿石的细碎和粗磨,特别适合处理脆性物料。
【产品改进】:
鑫海湿式棒磨机有溢流型棒磨机、端头周边排矿棒磨机、中心周边排矿棒磨机三种类型的棒磨机,可以满足客户的不同需求。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

棒磨机的锥形端盖曲率较小,可使钢棒能在磨机内规则运动;

排矿中空轴直径较大,便于检修,同时可降低矿浆液面,迅速排矿;

产品粒度均匀,过粉碎现象少。

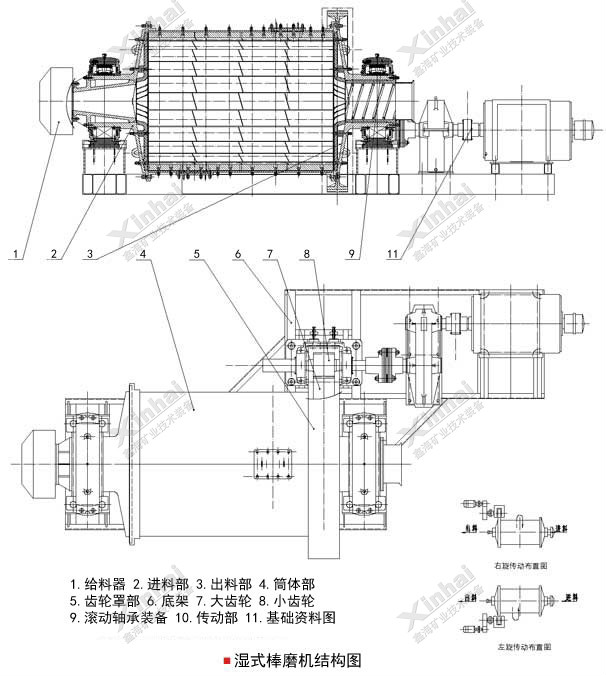

工作原理

棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

棒磨机的排矿方式是采用溢流型、开口排矿法,它的排矿端中空轴颈直径要比同规格球磨机大,一般在矿石不太硬或是较软(尤其粘性大的矿石)的情况下,棒磨机可代替短头圆锥破碎机作细碎作业,处理19-30mm的矿石磨到6-12目时,比圆锥破与筛分成闭路时的配置简单,成本低。

技术参数

型号 筒体直径
(mm)
筒体长度
(mm)
电机型号 电机功率
(kW)
电机转
数 (r/min)

(mm)

(mm)

(mm)
处理能力 (t/h) 有效容 积(m3) 重量
(kg)
MBY 0918 900 1800 Y225M-8 22 730 4980 2370 2020 0.62~3.2 0.9 5700
MBY 0924 900 2400 Y250M-8 30 730 5670 3280 2020 0.81~4.3 1.2 5880
MBY 1224 1200 2400 Y280M-8 45 730 6450 2800 2500 0.4~4.9 2.28 12308
MBY 1530 1500 3000 JR125-8 95 725 7935 3185 2280 5 19990
MBYg 1530 1500 3000 JR117-8 80 725 7253 3070 2280 2.4~7.5 5 21210
MBYg 2130 2100 3000 JR136-8 180 735 8122 4220 3073 14~35 9 42123.5
MBYg 2136 2100 3600 JR137-8 210 735 8958 4320 3025 43~61 10.8 45800.5
MBYg 2430 2400 3000 JR138-8 280 735 9004.5 4836.4 3490 11.5 55795
MBYg 2732 2700 3200 JR157-8 320 750 10509 5000 3620 15.7 83110
MBYg 2736 2700 3600 JR158-8 380 743 10764 5750 3620 32~86 17.7 90441
MBY 2740 2700 4000 TDMK400-32 400 187.5 12300 5700 4700 43~110 20.4 75000
MBY 3040 3000 4000 JR1510-8 570 740 9800 3900 3900 54~135 26 90000
MBY 3245 3200 4500 TDMK800-36 800 167 14600 7000 5300 64~180 31 113000
MBY 3645 3600 4500 TDMK1250-40 1250 150 15200 8800 6800 80~230 41.8 139000
MBY 3654 3600 5400 TDMK1600-40 1600 150 15900 8800 6800 100~250 49.7 150000

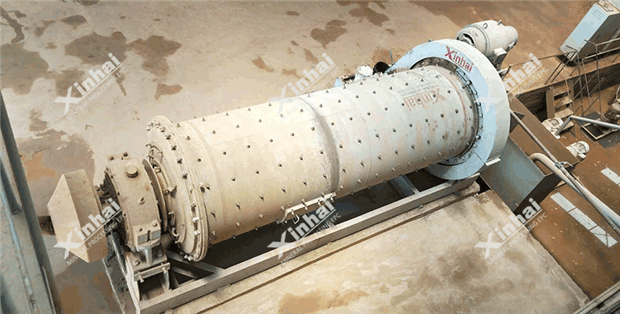

成功案例

国外某选矿厂中,磨矿系统所出矿料含水含泥,粒度大小相差太大,在一段开路的情况下,磨矿效率比较低,出料质量比较差,远没有达到预定的目标,因此选用了鑫海的湿式棒磨机,该棒磨机因锥形段盖曲率较小,钢棒规则运动,钢棒的研磨粒度更加均匀。最终解决选矿厂问题,使选矿工作在既定时间内高效完成。
