全截面气升式微泡浮选机

全截面气升式微泡浮选机

【产品简介】:
一款节能达50-60%,浮选回收率提高1-5%的大型浮选机设备
【生产能力】:
39~780t/d
【应用范围】:
全截面气升式微泡浮选机一般粗、扫、精选作业各选一台即可。
【产品改进】:
利用带有一定压力的气升空气对矿浆进行搅拌,浮选机本身的搅拌动力小,节能显著;安装了矿、药、气的高速混合装置和雾化装置;并获得一种全截面充气式浮选机发明专利,专利号:201110155809.8。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

节能显著,可达50~60%;

浮选指标好;

空气和药剂利用率高;

浮选机选型、大型化容易;

防腐耐磨,使用寿命长;

维护费用和生产成本低;

投资少,占地面积小。

工作原理

为了使全截面微泡浮选机制造方便和更换备件方便,该浮选机平面截面尺寸为600×600mm的倍数,即平面截面尺寸为长×宽=N个600×600mm。经过比较,浮选机充气用风机选用双级高压罗茨风机比较合适,考虑到风机的合理选型,粗选槽高度一般定为7m,扫选和精选槽一般比粗选槽低1m,这样就可根据所需的浮选槽容积来计算出各作业浮选机截面的规格尺寸。
扫选和精选槽一般比粗选槽低1m,是为了矿浆自流,扫选的精矿产品和精选的尾矿均可自流到搅拌槽中,由泵连同原矿一起打入粗选槽中,形成闭路循环。

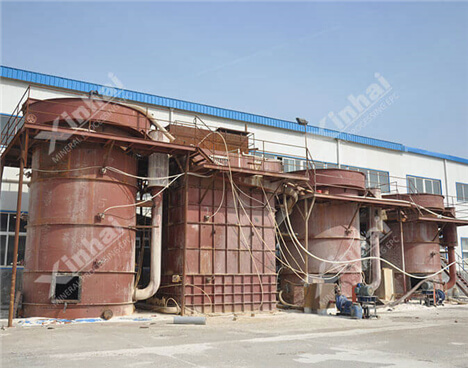

全截面气升式微泡浮选机先后在烟台宜陶矿业有限公司中经过了小型机(0.064m3)优化条件试验,中型机(16m3)半工业验证试验和大型机(40m3)生产实践验证,通过各种试验和实践来看,均达到了预期效果。

技术参数

序号 规格型号 处理能力(t/d) 直径(m) 高(m) 容积(m3) 所需风量(m3/min) 所需风压(Kpa) 重量(吨)
1 XQFφ1000×7000 45 1.0 7.0 4.87 0.94 120.90 3.5
2 XQFφ1000×6400 40 1.0 6.4 4.40 0.94 109.20 3.1
3 XQFφ1000×5800 39 1.0 5.8 3.93 0.94 97.50 2.9
4 XQFφ1500×7000 100 1.5 7.0 10.96 2.12 120.90 5.4
5 XQFφ1500×6400 98 1.5 6.4 9.90 2.12 109.20 4.9
6 XQFφ1500×5800 86 1.5 5.8 8.84 2.12 97.50 4.5
7 XQFφ2000×7000 190 2.0 7.0 19.48 3.77 120.90 7.5
8 XQFφ2000×6400 170 2.0 6.4 17.59 3.77 109.20 6.8
9 XQFφ2000×5800 150 2.0 5.8 15.71 3.77 97.50 6.2
10 XQFφ2500×7000 300 2.5 7.0 30.43 5.89 120.90 9.7
11 XQFφ2500×6400 270 2.5 6.4 27.49 5.89 109.20 8.8
12 XQFφ2500×5800 240 2.5 5.8 24.54 5.89 97.50 8
13 XQFφ3000×7000 420 3.0 7.0 43.83 8.48 120.90 12
14 XQFφ3000×6400 370 3.0 6.4 39.58 8.48 109.20 10.9
15 XQFφ3000×5800 350 3.0 5.8 35.34 8.48 97.50 9.9
16 XQFφ3500×7000 580 3.5 7.0 59.65 11.55 120.90 14.50
17 XQFφ3500×6400 520 3.5 6.4 53.88 11.55 109.20 13.20
18 XQFφ3500×5800 480 3.5 5.8 48.11 11.55 97.50 12.00
19 XQFφ4000×7000 780 4.0 7.0 77.91 15.08 120.90 16.00
20 XQFφ4000×6400 700 4.0 6.4 70.37 15.08 109.20 15.20
21 XQFφ4000×5800 620 4.0 5.8 62.83 15.08 97.50 14.40

成功案例

鑫海矿装为烟台宜陶公司现场原采用XCF-16和KYF-16联合机组,搅拌槽、浮选机及罗茨风机合计功率为745kw。由于全截面气升式浮选机本身无动力,仅需要风机、搅拌槽和泵,其功率为208.5kw,节省功率72%,节能效果非常显著。浮选回收率提高了5%。
