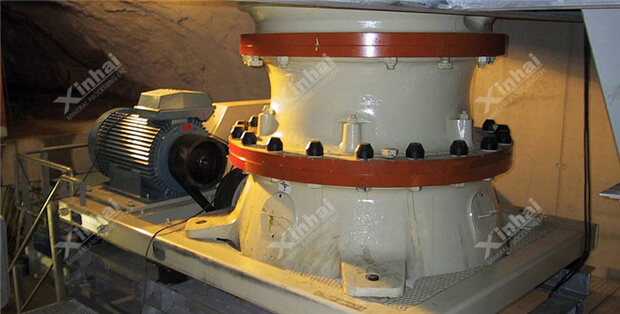

单缸液压圆锥破碎机

单缸液压圆锥破碎机

【产品简介】:
一款中细碎破碎机,采用液压系统调整排矿口,并用于过载保护。
【生产能力】:
5~750t/h
【应用范围】:
圆锥破可广泛用于矿山和砂石骨料行业,适合破碎中等硬度以上的各种物料。如铁矿石、有色金属、花岗岩、石灰岩、石英岩、砂岩、河卵石等各种矿石和岩石。
【产品改进】:
主轴上下两端均有支撑,破碎腔形状设计更加科学,液压与润滑系统双保险控制。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

鑫海液压圆锥破碎机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,破碎效率得到提升,加上破碎腔形状的科学设计,处理能力比老式弹簧圆锥破高35%~60%;

破碎腔形的优化设计以及层压破碎原理使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀;

液压与润滑系统双保险控制,使液压圆锥破碎机在过载时得到保护,并具有良好的轴承润滑。

工作原理

单缸液压圆锥破碎机的电机通过三角带、传动轴、传动齿轮带动偏心套旋转,动锥在偏心套作用下做旋摆运动,使动锥和定锥时而靠近时而偏离,从而对物料不断挤压或冲击而使其破碎,破碎的物料从下部排矿口排出。

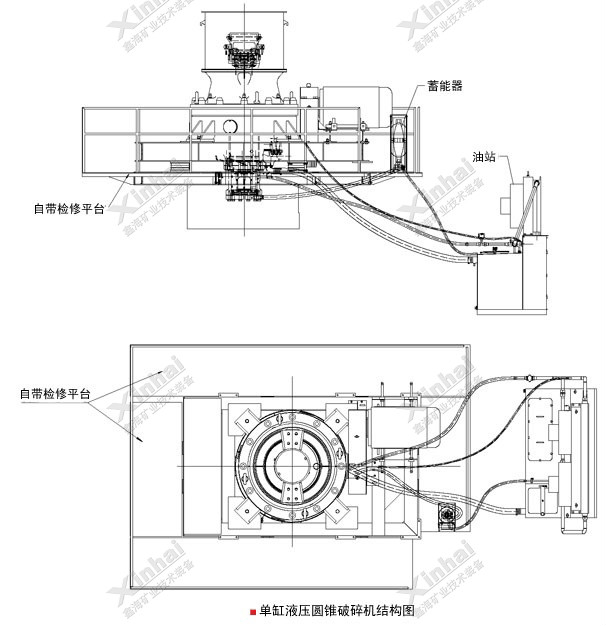

液压圆锥破碎机与弹簧圆锥破碎机的区别不止在工作原理上,其结构设计也有一定的区别,弹簧圆锥破碎机的排料口尺寸调整主要是通过调整弹簧来实现,而液压破的的排料口尺寸主要是通过驱动液压缸活塞来实现,若调整排料口尺寸,只需要控制液压缸进油量、回油量。

技术参数

型号 腔型 给料口尺寸(mm) 最大给料粒度(mm) 最小排料尺寸(mm) 最大排料尺寸(mm) 功率(kW) 重量⑴
冲程 冲程 冲程 冲程 冲程 冲程
PYY100   16 22   16 22   90 6
A 150 120 12 15   39 37
B 130 105 10 11   33 31
C 100 85 7 9   33 30
D 40 32 5 6   31 29
PYY200   18 25   18 25   160 10.6
A 220 180 18 22   35 30
B 150 120 15 19   35 30
C 80 60 9 12   35 30
D 40 32 6 8   35 30
PYY300   25 32   25 32   250 18.5
A 230 190 20 25   45 40
B 150 125 17 20   45 40
C 80 60 10 13   40 35
D 40 32 6 8   40 35
PYY500   25 32 40 25 32 40 315 22.5
A 230 180 22 26 30 50 45 40
B 150 125 19 22 26 48 43 38
C 100 80 12 14 16 40 35 30
D 50 40 8 10 12 30 25 20
机型 冲程 紧边排料口(mm)及对应的生产能力(t/h)
8 12 16 20 25 30 35 40 45
PYY100 16 35~40 45~55 55~65 65~75 75~85 90~100 105~115
22 45~50 55~65 65~75 75~90 85~105 100~125 115~135
PYY200 18 65~75 75~90 85~105 100~125 135~150 160~175 170~190
25   90~110 110~130 125~155 160~180 185~210
PYY300 25 100~120 110~135 130~160 150~180 170~200 200~230 230~260 250~290 270~310
32 110~135 130~150 160~200 180~220 200~250 230~280 260~310 280~320 300~340
PYY500 25 100~120 120~150 140~170 160~190 190~220 220~250 250~280 280~310 330~370
32   150~170 170~200 200~230 250~270 280~300 310~340 370~420 430~500
40   180~200 210~240 250~280 300~330 330~380 370~420 430~500
型号 腔型 给料口尺寸(mm) 最大给料粒度(mm) 最小排料尺寸(mm) 最大排料尺寸(mm) 功率 (kW) 重量(t)
冲程 冲程 冲程 冲程 冲程 冲程
PYYZ100   16 22   16 22   75~90 8.3
A 250 210 35 35   65 60
B 200 170 35 35   65 60
PYYZ200       18 25   18 25   110~160 11.8
A 330 280 27 30   65 60
B 250 210 25 28   60 55
PYYZ300       25 32   25 32   160~250 20
A 380 320 28 32   73 69
B 280 240 26 30   66 62
PYYZ500       18 25 32 18 25 32 250~315 33
A 500 420 50 55 60 80 75 70
B 380 320 40 45 60 70 65 60
机型 冲程 紧边排料口(mm)及对应的生产能力(t/h)
35 40 45 50 55 60 65 70 75
PYYZ100 16 135~150 145~165 155~175 165~185 175~190 180~205
20 160~180 170~200 180~210 190~220 200~230 205~235
PYYZ200 18 160~190 180~210 200~230 230~250 250~270 270~300
25 190~240 210~260 230~280 260~310 290~340 310~370
PYYZ300 25 250~300 290~340 320~350 350~380 380~410 410~440 440~470
32 340~390 370~420 400~440 430~470 470~500 500~510 530~540
PYYZ500 18     300~350 330~380 370~420 400~450 430~480 460~510 500~550
25       500~550 550~600 600~650 650~700 700~750 750~800
32       650~700 700~750 750~800 825~875 900~950 950~1000

成功案例

津巴布韦某金矿选矿厂,矿石性质比较复杂,厂家对破碎后矿石的粒度需求多变,且排矿口可调。后来选择了鑫海单缸(多缸)液压圆锥破碎机,利用其先进液压缸升降动锥,实现了排矿口自动调整、清腔等功能,鑫海还为该款破碎机增加了自动控制功能,以实现粗碎、中碎、细碎以及不同程度的破碎。应用过程中堵塞率几乎为零,客户对破碎粒度非常满意。
