DZS直线振动筛

DZS直线振动筛

【产品简介】:
一款筛箱沿定向直线做往复运动的振动筛,多用于细粒筛分。
【生产能力】:
20~300t/h
【应用范围】:
直线振动筛适合用于脱水、脱泥、脱液及重介质选矿时脱除重介质。
【产品改进】:
鑫海直线筛的筛面角度可调; 采用振动电机作激振器,能耗低。
  • 立即咨询
  • 在线留言
  • 资料下载

优势特点

电机功率小,一般仅为其他类筛的1/4-1/5;

筛分效率高、精度高;

筛面角度可调;

向基础传递的负荷小,基础无需特殊处理;

全封闭结构,自动排料;

筛体均采用扎制钢板焊接而成(部分组体为螺栓连接)整体刚度刚好,牢固可靠;

筛网采用耐磨橡胶材料,使用寿命长。

工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在横向的激振力相互抵消,在纵向的激振合力传递到整个筛面上,因此筛机的运动轨迹为一直线。其激振力方向相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

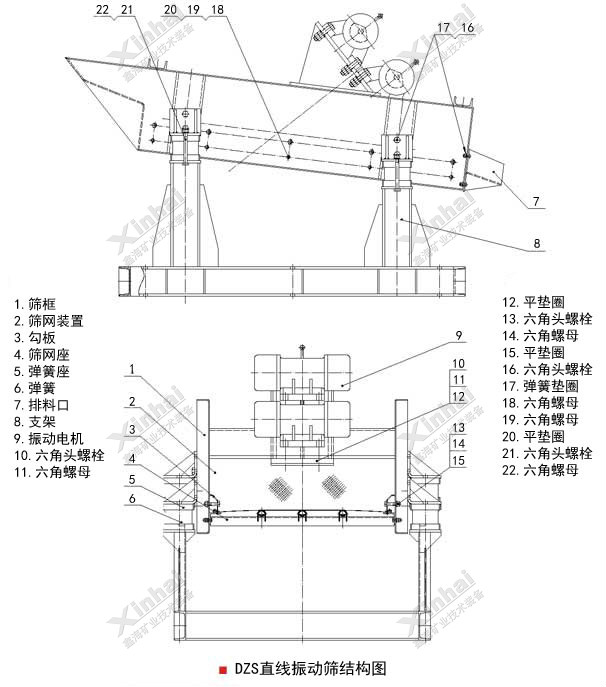

直线振动筛结构主要由筛箱、筛框、筛网、振动电机、减震弹簧及支架等组成。筛箱是振动筛的主体框架,它由多种不同的钢板焊接而成,具备一定的刚度和强度;筛网采用橡胶筛网,筛分效率高,另外可根据用户需求,选择不同材质的筛网。

技术参数

型号 筛分面积(m2) 振幅(mm) 电机型号 单台电机功率(kW) 转速(r/min)
DZS0412 0.4×1.2 2~4 YZS-3-6 0.25 970
DZS0415 0.4×1.5 2~4 YZS-3-6 0.25 970
DZS0612 0.6×1.2 2~4 YZS-3-6 0.25 970
DZS0718 0.7×1.8 2~4 YZO-10-6 0.75 960
DZS0816 0.8 × 1.6 2~4 YZO-10-6 0.75 960
DZS0912 0.9 × 1.2 2~4 YZO-10-6 0.75 960
DZS0918 0.9 × 1.8 2~4 YZU-10-6 0.75 960
DZS1018 1.0×1.8 4~6 YZU-16-6 1.1 960
DZS1020 1.0×2.0 3~5 YZO-20-6 2 950
DZS1225 1.25×2.5 3~5 YZU-16-6 1.1 950
DZS1530 1.5×3.0 3~5 YZU-20-6B 1.5 960
2DZS1530 1.5×3.0 3~5 YZO-20-6 2 950
DZS1536 1.5×3.6 3~5 YZU-20-6B 1.5 960
2DZS0918 0.9 × 1.8 4~6 YZU-25-6B 1.5 960
2DZS1018 1.0×1.8 2~4 YZU-20-6B 1.5 960

成功案例

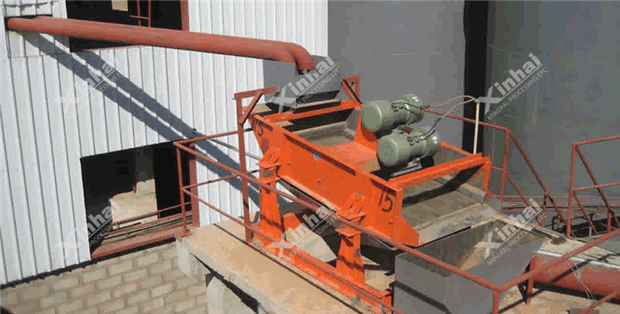

国内某铁矿选矿厂中,破碎筛分流程采用的是三段一闭路,在运行一段时间后发现整个运行过程中电机负荷量超过原本的负荷量,且电量耗损较重。最后对比发现鑫海的直线振动筛电机功率小,筛分效率高,能够更好地符合破碎筛分的要求,同时直线振动筛向基础传递的负荷小,不需要特殊处理,节省了成本,生产达到最大化,解决了耗损的问题。
