首页> 选矿知识> 常见的4种赤铁矿选矿工艺

常见的4种赤铁矿选矿工艺

2019-05-24 来源：鑫海矿装 (15281次浏览)

温馨提示: 如果你想了解更多信息（如产品价格、参数、规格及处理能力等），请联系鑫海客服。

在线留言在线咨询

赤铁矿（化学成分Fe₂O₃）是一种弱磁性矿物，其晶体属六方晶体系的氧化物矿物，矿物形式以氧化铁为主，根据成分可划分成钛赤铁矿、铝赤铁矿、镁赤铁矿河水赤铁矿等变种赤铁矿。

赤铁矿选矿工艺

赤铁矿分布较广，矿物涉及种类较多，因此选矿方法并不单一，主要的选矿方法有浮选法、弱磁法、重选法和焙烧选矿法等。

一、赤铁矿浮选选矿

浮选工艺主要用于选别细粒、微粒弱磁性铁矿石，包括正浮（阴离子捕收剂正浮选）选和反浮选（阳离子捕收剂反浮选）两种工艺流程。常用的捕收剂有大豆油脂肪酸硫酸化皂、氧化石蜡皂、粗塔尔油、三线碱渣、氯化酸、氧化煤油、石油；磺酸钠、玉米粉等。

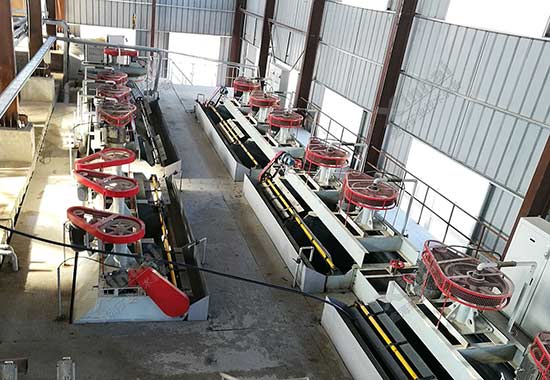

赤铁矿选矿正浮选

1、正浮选

赤铁矿正浮选是利用阴离子捕收剂，从原矿中浮出铁矿物的方法，不需脱泥即可在较粗粒度条件下抛尾。常用捕收剂为脂肪酸类或烃基硫酸酯及石油磺酸盐等。

该复选法用药简单，加工成本低，对于处理单一的赤铁矿石有很大的优势。但是需要多次精选后才能得到合格的赤铁精矿，而且泡沫易发黏，使产品不易浓缩过滤。

2、反浮选

赤铁矿反浮选是利用阴离子或阳离子捕收剂，从原矿中浮出脉石矿物的方法。

其中阴离子捕收剂反浮选，主要是钙离子活化后用脂肪酸类捕收剂进行反浮选，用氢氧化钠或它与碳酸钠混用，将ph调整到11以上时，用淀粉、磺化木素和糊精等抑制铁矿物，实现反浮选。此法适用于品位较高，脉石较易浮的铁矿石的浮选。

阳离子捕收剂反浮选是用碳酸钠将矿浆调整为pH=8~9时，用淀粉、糊精、单宁等抑制铁矿物质，用胺类捕收剂浮选石英脉石，捕收剂先选醚胺，其次选脂肪胺。

阳离子捕收剂反浮选可以在粗磨的情况下进行浮选，只要矿浆达到单体解离，胺类捕收剂便能很好的将单体石英浮选。非常适合高品位、成分复杂的铁矿石浮选。

赤铁矿选矿反浮选

从赤铁矿石本身的矿石性质来说，反浮选比正浮选更有优势，因为反浮选工艺捕收的对象是脉石，而正浮选工艺捕收的对象是铁矿物，因此对于脉石矿物夹杂严重的矿物很难获得高质量的赤铁精矿。

二、赤铁矿磁选法

赤铁矿磁选法多采用弱磁-强磁选法，多用于处理磁铁-赤铁矿混合矿石，弱磁选尾矿浓缩后进行强磁粗选和扫选，强磁粗精矿浓缩后经强磁选机精选。该方法主要是因矿石中少量磁铁矿中强磁性矿物容易造成强磁场磁选机堵塞，因此，在采用强磁选工艺时，通常需要在强磁选作业前增加弱磁选作业，以除去或分选出矿石中的强磁性矿物。

赤铁矿磁选法

还有一种方法是强磁-浮选法，该方法主要是通过强磁选将矿石中的单体石英和易泥化的绿泥石等脉石矿物在粗磨条件下排出，磁选粗精矿进一步细磨进入浮选生产合格精矿。

三、赤铁矿重选工艺

赤铁矿重选法有两种，一种是粗粒重选，矿床地质品位较高（50%左右），但矿体较薄或夹层较多，采矿时废石混入，使矿石贫化，对于这种矿石可采用只破碎不磨矿，在粗度较粗的情况下，通过重选丢弃粗粒尾矿，从而恢复地质品位。

另一种是细粒重选，多为处理对嵌布粒度较细的含磁性高的赤铁矿，经破碎后进行磨矿，使其矿物单体分离，在进行重选得到细粒高品位精矿。

赤铁矿重选选矿

但由于多数弱磁性铁矿石的强磁选精矿品位不高，而重选工艺单位处理能力较低，故常采用强磁选-重选联合工艺流程，即先采用强磁选工艺丢弃大量不合格尾矿，然后利用重选工艺进一步处理强磁精矿，提高精矿品位。

四、赤铁矿焙烧磁选法

当矿物组成比较复杂而其他选矿方法难以获得良好的选别指标时，往往采用焙烧磁选法选别赤铁矿。

焙烧磁选法主要是对矿石进行磁化焙烧，使赤铁矿或假象赤铁矿转变成磁铁矿，然后用弱磁场磁选机进行分选。

为了进一步提高铁精矿的品位，生产中经常采用细筛再磨再选(可使精矿品位提高到65%以上)、再磨反浮选(可使精矿品位提高到66%)等工艺对磁选得出的铁精矿进行进一步处理。

赤铁矿选矿试验

以上便是赤铁矿常见选矿方法，对于赤铁矿选别，小编建议先通过选矿试验制定适合自己的工艺流程，切记不可胡乱套用。

内容版权归鑫海矿装所有
未经许可不可擅自使用如需转载文章
请联系我们授权
侵权必究！

上一篇：守信传承--山东好人张云龙担任福山区全民健身运动会火炬手

2019年5月19日，由烟台市福山区人民政府主办，福山区体育运动服务中心承办的福山区第五届全民健身运动会开幕式暨全民健身运动会综合类比赛在福山区竞技体育学校体育场顺利举行。福山区委副书记杨东霖等领导出席开幕式，福山区政府副区长周红梅女士致开幕词。

下一篇：球磨机钢球磨耗高怎么办，六大方法教你提效降耗

在磨矿作业中，球磨机钢球的消耗量非常大，约占球磨机衬板的10倍以上，为了弥补钢球的损失，保证球磨机内球荷粒度的不变，则需要定期按一定配比补加钢球。球磨机钢球的消耗主要源于机械磨损和腐蚀磨损，它们是发生在固体表面的“物理-机械”和“物理-化学”不可逆的过程，那么在保证球磨机质量的前提下，如何有效的降低球磨机钢球的能耗呢？
