矿流运动平稳,矿浆混合均匀,动力消耗少;
空气经传动中空轴进入槽内,经叶片搅动,空气分散均匀;
结构紧凑,维修方便;
中空轴通气至底端,空气经其进入槽内,分散均匀,气泡小;
采用两个新型叶轮,搅拌槽叶轮直径大,转速低,搅拌功耗小,可减少炭的磨损;
搅拌强度适中,槽内矿浆浓度、细度分布一致,可提高氰化的浸出率和炭的吸附率;
浸出搅拌槽叶轮衬有耐磨橡胶,转速低,使用寿命长。
浸出搅拌槽的矿浆是在双叶轮的拖动与搅拌作用下,在中心由上至下流动,经周边的阻尼板进行扩散,在轴的下端给入空气,与矿浆进行混合并向上循环,形成均匀的悬浮混合液。
型号 | 槽体规格 (直径X高度)(mm) | 有效容积 (m3) | 叶轮转速 (r/min) | 叶轮直径 (mm) | 电动机 型号 | 电动机功率 (kW) | 减速器型号 | 槽体重量 (kg) | 总重 (kg) |
---|---|---|---|---|---|---|---|---|---|
SJ2.0X2.5 | 2000X2500 | 7.07 | 52 | 909 | Y100L1-4 | 2.2 | XLD2.2-4-29 | 1609 | 2144 |
SJ2.5X2.5 | 2500X2500 | 10.8 | 43 | 935 | Y112M-4 | 4 | XLD4-5-35 | 2159 | 2729 |
SJ2.5X3.15 | 2500X3150 | 13.92 | 52 | 935 | Y100L1-4 | 2.2 | XLD2.2-4-29 | 2398 | 3095 |
SJ3.0X3.0 | 3000 X3000 | 19 | 43 | 1130 | Y112M-4 | 4 | XLD4-5-35 | 3480 | 4583 |
SJ3X3.15 | 3000X3150 | 20 | 3480 | 4160.6 | |||||
SJ3X3.5 | 3000X3500 | 22.97 | 3211 | 4334.6 | |||||
SJ3.15X3.55 | 3150X3550 | 25.73 | 1260 | 3433.5 | 4322.8 | ||||
SJ3.5X3.5 | 3500X3500 | 31.3 | 52 | 1310 | Y132S-4 | 5.5 | XLD5.5-5-29 | 3480 | 5025 |
SJ3.5X4 | 3500X4000 | 35.6 | 4230 | 5429 | |||||
SJ3.55X4.0 | 3550X4000 | 36.8 | 43 | Y112M-4 | 4 | XLD4-5-35 | 4260 | 5025 | |
SJ3.7X4.2 | 3700X4200 | 42 | 42 | XLD4-5-43 | 5266 | 6153 | |||
SJ4.0X4.5 | 4000 X4500 | 52.78 | 35 | 1750 | Y132M-4 | 7.5 | XLD7.5-7-43 | 6397 | 7569 |
SJ4.0X6 | 4000 X6000 | 71 | 33 | 1750 | Y160M-4 | 11 | GRF137-Y11- 4P-44.65-M4 | 7681 | 9200 |
SJ4.5X5.0 | 4500 X5000 | 74.75 | 35 | 1750 | Y132M-4 | 7.5 | XLD7.5-7-43 | 8614 | 10864 |
SJ5.0X5.6 | 5000X5600 | 104.5 | 31 | 2046 | Y160M-4 | 11 | XLD11-8-47 | 8740 | 14291 |
SJ5.5X6.0 | 5500 X6000 | 135.42 | 2100 | 12467 | 18745 | ||||
SJ6.5X7.0 | 6500 X7000 | 215 | 21 | 2400 | Y180L-4 | 22 | GRF147-Y22- 4P-70.87 | 17890 | 25978 |
SJ7.0X7.5 | 7000 X7500 | 269 | 2400 | Y200L2-6 | 22 | XLD22-10-47 | 20505 | 29030 | |
SJ7.5X8.0 | 7500 X8000 | 331 | 23 | 2900 | Y200L2-6 | 22 | BLD7-43-22L | 22552 | 32796 |
SJ8.0X8.5 | 8000X8500 | 402 | 18.5 | 3200 | Y250M-8 | 30 | TPS315-3F | 30559.5 | 42467.3 |
SJ8.5X9.0 | 8500X9000 | 480 | 18.5 | 3300 | Y250M-8 | 30 | TPS315-3F | 34130 | 46623 |

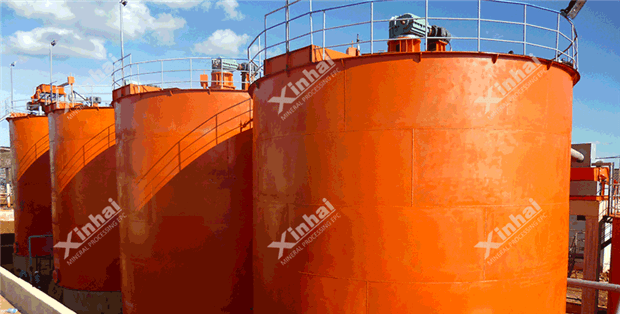

陕西某金矿厂于2010年建成日处理量为200t/d的选矿厂,采用直接氰化--锌粉置换工艺。由于原先安装的双叶轮搅拌槽搅拌桨叶片稍小,转速较低,矿浆搅拌不均,不利于金的浸出。后来联系到鑫海矿装承揽氰化流程。鑫海改造设备采用稍大的搅拌桨叶,在中空轴底部装有防倒吸装置。由于中心通风良好和氰化钠搅拌均匀,实现了金的浸出率由94.28%提高到97.14%的重大突破。
