高频振动筛结构-特点-参数介绍

2020-12-08 来源：鑫海矿装 (2063次浏览)

温馨提示: 如果你想了解更多信息（如产品价格、参数、规格及处理能力等），请联系鑫海客服。

在线留言在线咨询

高频振动筛是矿山选矿厂常用的一种筛分设备，即与破碎形成破碎筛分作业，或与磨矿形成磨矿筛分作业等，具有高频率、高振动强度、低振幅等特点，主要适用于0.5mm以下细粒物料的湿式分级与固液分离。

高频振动筛

高频振动筛结构

其主要由筛箱、筛面、激振器、矿浆分配器、机架、悬挂（或支撑）装置、筛网和电机等部件组成。下面主要介绍前三个较为主要的部件如下：

筛箱：是主要工作和承载部件，是由筛框和固定在它上边的筛组成。载荷特性决定筛框必须有足够的强度、刚度和耐磨性，因此，各部件连接要牢固可靠，且整体重量要尽量轻。

筛面：是承受物料并使物料完成筛分或脱水过程的重要部件，一般采用不锈钢焊接筛网，晒风尺寸可达到0.25mm，其结构的好坏直接影响到筛分脱水效果。

激振器：是振动筛的关键部件，主要起到振动作用，实现物料的筛分。采用外置式块偏心结构，筛箱两侧各布置一组激振器，每组激振器两套轴承。

高频振动筛结构特点

高频振动筛工作原理

电动机经由三角皮带迫使激振器主轴进行回转，因激振器上不平衡重物的离心惯性力作用，使筛箱振动（改变激振器偏心重，可获得不同振幅）。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

高频振动筛工作原理

高频振动筛优势特点

1、高振次、低振幅，能有效降低矿浆的表面张力，有利于细、重物料的析离分层而加快细、重物料透筛。

2、采用叠层筛网，单层孔径增大，筛网寿命增加，防堵防磨。

3、多路给矿，筛面利用率高，设备处理能力大，功耗低。

4、橡胶弹簧支承筛框，隔振吸声，噪音低，设备动负荷小，不需混凝土基础。

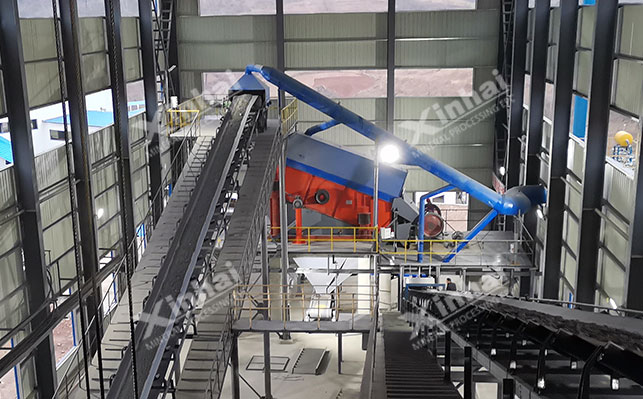

高频振动筛应用

高频振动筛应用条件

在选矿厂磨矿分级作业中，磨矿产品从排料口排近泵池，继而使用渣浆泵把矿浆送入高频筛，筛分之后的高频筛的筛下物料即作为合格矿浆，准备进入下一道选矿工序，而高频筛的筛上物料返回磨机再次进行研磨，这就是所说的闭路筛分。

高频振动筛技术参数

型号	振动频率(min-1)	分离粒度(mm)	生产能力(t/h)	驱动功率(kw)	外形尺寸(长×宽×高)(m)
GPS-900-3	2850	0.045－2.0	2-16	1.5	2.7×1.6×2.7
GPSII-900-3(双层)	2850	0.045－2.0	4-20	1.5	2.7×1.6×2.7
GPS-1200-3	2850	0.045－2.0	5-20	2.2	2.7×1.6×2.9
GPSII-1200-3	2850	0.045－2.0	7-30	2.2	2.7×1.6×2.9
GPS-1400-3(双层)	2850	0.045－2.0	8-25	3.0	2.8×2.2×3.4
GPSII-1400-2(双层)	2850	0.045－2.0	8-30	3.0	2.8×2.2×3.4
GPS(筛板)－4	2850	0.1-2.0	5-25	2.2	3.6×1.8×3.4
GPS(筛板)－6	2850	0.1-2.0	7-35	3.0	2.8×2.2×3.4

以上是高频振动筛的结构、原理、特点、应用及参数详情。想了解更多高频振动筛或其他振动筛设备及价格信息，欢迎咨询鑫海矿装！
