常见的选矿设备工作原理大全

2019-07-05 14:36:57   来源:鑫海矿装   (4893次浏览)
温馨提示: 如果你想了解更多信息(如产品价格、参数、规格及处理能力等),请 点击 联系我们的客服。

鑫海矿装一直致力于为客户提供优质、高效的选矿装备,成立二十余年来,已对80%的设备进行了技术改造,获得专利88项,产品出口90多个国家和地区。以下是鑫海矿装的几个主要设备工作原理说明和展示。

1、球磨机工作原理

球磨机是物料被破碎之后,再进行粉碎的关键设备。由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。

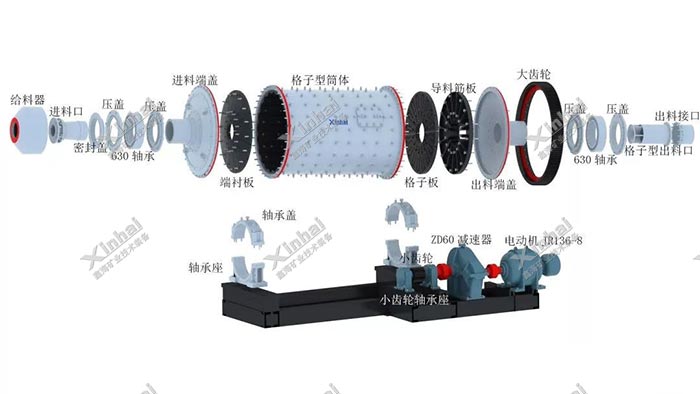

球磨机主要的组成部件

原料通过空心轴颈给入空心圆筒进行磨碎,圆筒内装有各种直径的磨矿介质(钢球、钢棒或砾石等),当圆筒绕水平轴线以一定的转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定的高度,当自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时在磨机转动过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。

2、浮选机工作原理

浮选机主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。

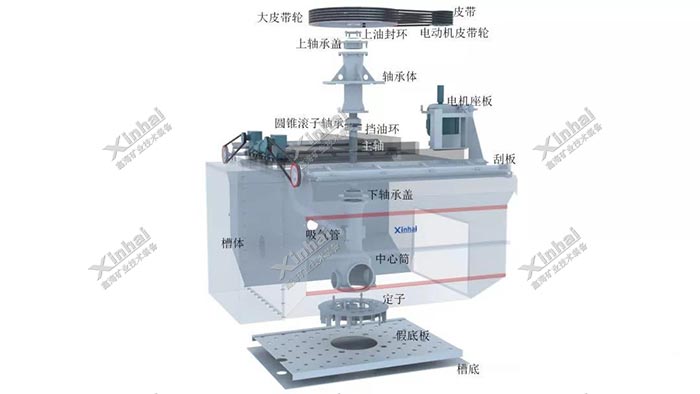

浮选机主要的组成部件

3、圆振动筛工作原理

圆振动筛因其运动轨迹近似于圆,故简称为圆振筛,是一种多层数、高效新型振动筛。 圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

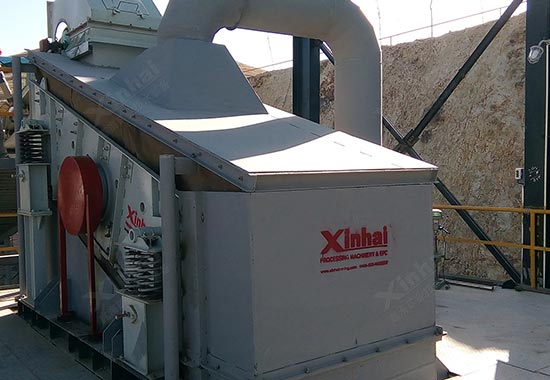

圆振动筛

圆振动筛主要由筛箱、筛网、振动器及减振弹簧组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动,振动体即筛箱具有近似圆运动轨迹的运动。期间,小于筛面孔径的物料通过筛孔落到下层成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛分工作。

4、水力旋流器工作原理

矿浆在压力作用下经给矿管沿蜗型方向进入旋流器壳体,在壳内做回转运动,矿浆中的粗颗粒或密度大的颗粒因受到较大的离心力而进入回转流的外围,最终由底部沉沙嘴排出成为沉砂;细颗粒所受离心力较小,处于回转流中心并随液流向上运动,最后由溢流管排出成为溢流。

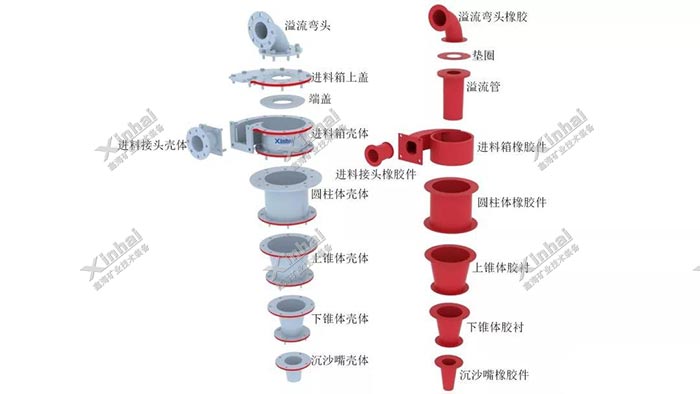

水力旋流器组成

5、浓缩机工作原理

浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成,浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降,上部则成为澄清水,使固液得以分离。沉积于浓缩池底部的矿泥由耙式刮泥机连续的刮集到池底中心排矿口排出,而澄清水则由浓缩池上沿溢出。

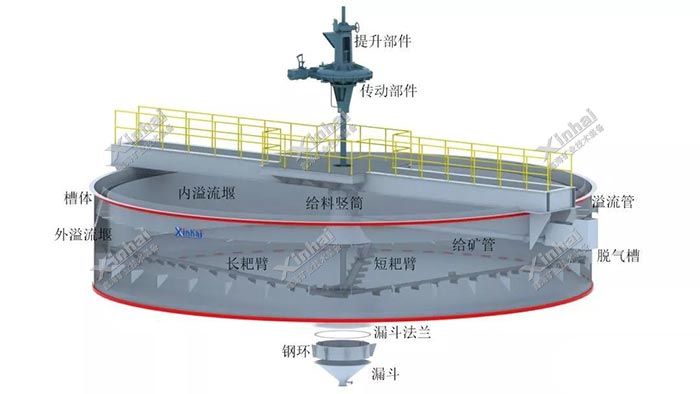

浓缩机工作原理图

6、耐磨渣浆泵工作原理

由电动机带动,在启动渣浆泵前,泵内及吸入管道内充满浆体。当叶轮高速旋转时,通过叶片将能量传递给浆体。同时由于离心力的作用,浆体从叶轮中心迅速向叶轮外缘运动,完成机械能向液体能量的转化。通过出口的扩散,实现浆体动能与压力的转换,形成泵的压力扬程。与此同时,上述过程中使叶轮中心处形成了相对真空,从而在外界压强的作用下浆体连续不断的进入泵腔,完成浆体输送。

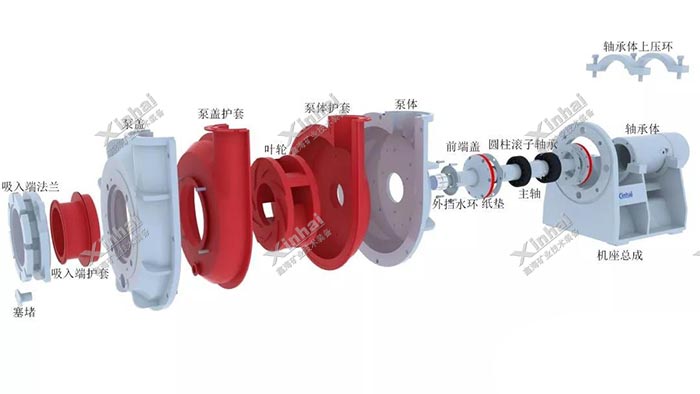

渣浆泵工作原理结构图

7、解吸电解工作原理

解吸电解体系中加入更容易被活性炭吸附的阴离子,从而将Au(CN)2-置换出来,实现金的解吸。解吸载金炭得到的贵液通过电离法回收,从而获得固体金。

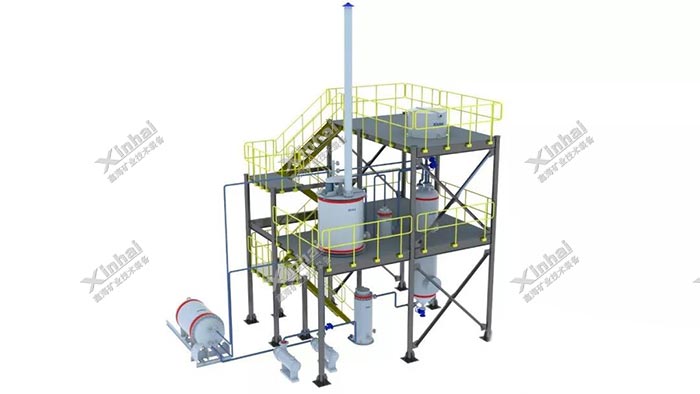

解析点解工作原理结构图

鑫海矿装可生产采、选、冶600余种设备, 为10000吨/日规模以下的矿山生产提供全套主辅设备。二十多年来,不断深耕 “矿山设计和研究–成套设备制造与采购–安装调试和交付”的各个环节,为客户提供全方位“交钥匙”工程,铸就自身长青基业!
